Koblingsskjema 7-polet kontakt – alle fargekoder
Kort svar
Standard 7-polet tilhengerkontakt følger ISO 1724. Se fargekoder for hver pinne nedenfor.
Et 7-polet koblingsskjema viser hvilken farge og funksjon hver av de 7 pinnene har på en standard tilhengerkontakt etter ISO 1724. Bruk skjemaet når du kobler opp lys på tilhengeren.

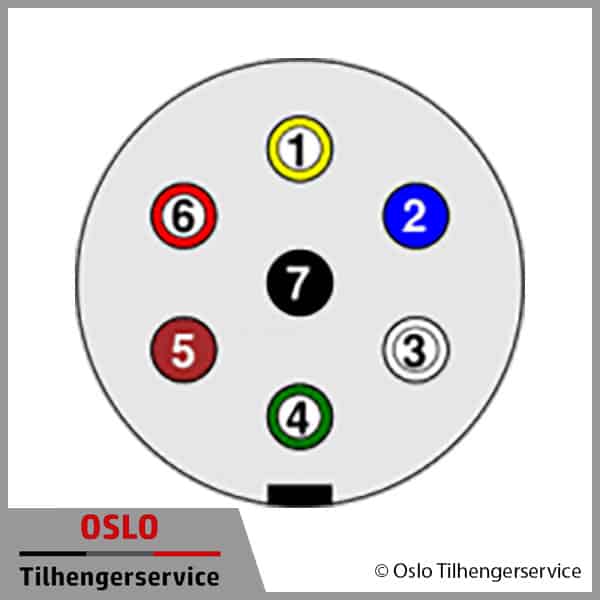

Koblingsskjema 7-polet kontakt (ISO 1724)
- Gul – Venstre blinklys
- Blå – Tåkebaklys
- Hvit – Jord
- Grønn – Høyre blinklys
- Brun – Høyre baklys + nummerskiltlys + markeringslys
- Rød – Bremselys
- Sort – Venstre baklys + nummerskiltlys + markeringslys
MERK! Dette er standard ISO 1724
Enkelte tilhengerleverandører kan ha egne opplegg!
Oslo Tilhengerservice fraskriver seg alt ansvar ved bruk av dette skjema!
Vanlige spørsmål
Hvilken farge har bremselyset på en 7-polet kontakt?
Bremselyset ligger på pinne 6 med rød ledning, etter standarden ISO 1724.
Hva er forskjellen på 7-polet og 13-polet tilhengerkontakt?
En 7-polet kontakt dekker de grunnleggende lysfunksjonene: blinklys, baklys, bremselys, tåkelys og jord. En 13-polet kontakt har seks ekstra pinner for ryggelys, konstant 12V, tenningsstrøm og ekstra jord – nyttig for campingvogner med kjøleskap, batterilading og ryggelys.
Kan jeg koble en 7-polet tilhenger til en bil med 13-polet uttak?
Ja. Med en overgang fra 13-pol til 7-pol kobler du en 7-polet tilhenger til en bil som har 13-polet uttak.
Adapter 13-pol til 7-pol →Hvilken standard følger en 7-polet tilhengerkontakt?
Norske og europeiske 7-polede tilhengerkontakter følger standarden ISO 1724.
Hvor sitter jordingen på en 7-polet kontakt?
Jord ligger på pinne 3 med hvit ledning. Dårlig jordforbindelse er den vanligste årsaken til at flere lysfunksjoner svikter samtidig – sjekk denne først ved feilsøking.
Hvilken kontakt trenger jeg for å bytte en ødelagt 7-polet kontakt?
Du trenger en standard 7-polet kontakt som følger ISO 1724.
